19443. （2014•陕西省•真题）按要求完成填空。

（1）图1为用弹簧测力计测量头发丝承受最大拉力的实验，此时示数为　   　N。
（2）图2为调节托盘天平时指针偏转情况，要使天平平衡，应向　   　调节。
（3）图3所示，将纸条的一端按在嘴唇的下方，向前吹气，会看到纸条飘起来，该实验现象说明了　   　   　。
（4）图4所示实验中，通过比较相同时间内A、B两容器中温度计示数的变化量，可以探究电流通过导体产生的热量与　   　的关系。

共享时间:2014-09-18 难度:4

纠错

下载

相似

组卷

[考点]

天平的使用弹簧测力计的使用与读数流体压强与流速的关系焦耳定律

[答案]

（1）2.4；（2）右；（3）流体压强与流速有关（或流体流速大的地方压强小）；（4）电阻。

[解析]

解：（1）图中弹簧测力计的测量范围是0～5N；分度值为0.2N，所测物体的重力为2N+0.2N×2=2.4N。
（2）在对托盘天平进行调节时，指针偏左说明左侧质量偏大，应将平衡螺母向右移动。
（3）由图可以看出，吹气时纸条上方空气流速大，压强变小。下方的空气流速不变，压强不变，纸条在压强差的作用下飘起来。该实验现象说明了气体压强与流速有关。
（4）图4所示实验中，通过比较相同时间内A、B两容器中温度计示数的变化量，可以探究电流通过导体产生的热量与电阻的关系。
故答案为：（1）2.4；（2）右；（3）流体压强与流速有关（或流体流速大的地方压强小）；（4）电阻。

[点评]

本题考查了"天平的使用弹簧测力计的使用与读流体压强与流速的关系焦耳定律 "，属于"综合题"，熟悉题型是解题的关键

转载声明：

本题解析属于发布者收集录入，如涉及版权请告知发布者本人！

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

21390. （2020•高新一中•三模）（1）如图甲所示，在试管中加入少量的水，用嘴对着试管口吹气，使其发出声音，增加试管内的水量，会使声音的音调变       。
（2）如图乙所示，将两个表面光滑清洁的铅块相互紧压后，发现它们会粘在一起，这个现象说明分子间存在着       力。
（3）如图丙所示，探究“阻力对物体运动的影响”实验中，选用同一小车从同一斜面的同一高度由静止开始滑下，目的是       。通过观察和比较小车运动的       （选填“距离”或“速度”），得出“阻力越小，运动速度减小得越慢”的实验结论。
（4）如图丁所示，是探究“电流通过导体产生的热量与       关系”的实验装置。
$德优题库$

共享时间:2020-08-06 难度:4 相似度:1.25

解析

纠错

下载

组卷

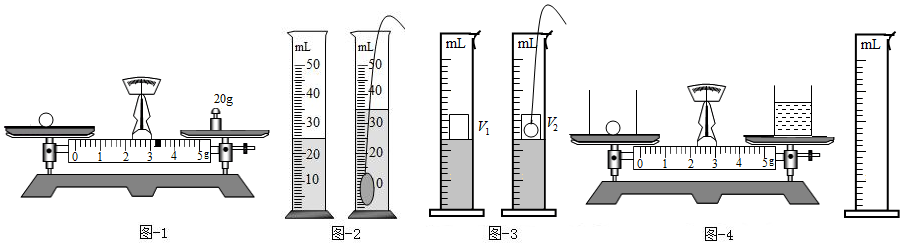

174. （2019•陕西省•真题）物理小组测量一个不规则小石块的密度。
