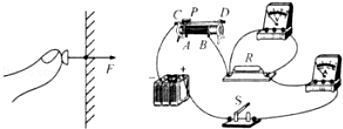

19442. （2014•陕西省•真题）（1）在图1中画出图钉对墙壁压力F的示意图。
（2）图2是探究电流与电压关系的电路，请你以笔划线代替导线，完成实物连接（要求：滑动变阻器接入电路中的阻值最大）。

共享时间:2014-09-18 难度:3

纠错

下载

相似

组卷

[考点]

力的示意图与图示实物的电路连接

[答案]

答案详见解答

[解析]

解：①图钉对墙的压力作用点在墙面上，方向垂直于墙面向里，压力F的示意图如图所示：
②将滑动变阻器串联在电路中，滑动变阻器接入电路的电阻值最大，则滑动变阻器的下面应接右边的接线柱，如图所示：
故答案为：

[点评]

本题考查了"力的示意图与图示实物的电路连接 "，属于"必考题"，熟悉知识点是解题的关键
