19022. （2016•永州市•真题）请根据下表中给出的信息，用笔画线代替导线将图中实物图补充连接成完整电路。

开关状态	灯泡发光情况
闭合S，断开S₁、S₂	L₁、L₂均不发光
闭合S、S_l，断开S₂	L₁发光、L₂不发光
闭合S、S₂，断开S₁	L₁不发光、L₂发光
断开S，闭合S₁、S₂	L₁、L₂均不发光

共享时间:2017-08-18 难度:3

纠错

收藏

下载

相似

组卷

[考点]

实物的电路连接

[答案]

答案详见解答

[解析]

解：（1）由“闭合S，断开S₁、S₂”L₁、L₂均不发光，可确定开关S在干路上；
（2）由“闭合S、S_l，断开S₂”L₁发光、L₂不发光；“闭合S、S₂，断开S₁”L₁不发光、L₂发光，可确定S₁控制支路中的L₁，S₂控制L₂，如图所示；

[点评]

本题考查了"实物的电路连接 "，属于"必考题"，熟悉知识点是解题的关键

转载声明：

本题解析属于发布者收集录入，如涉及版权请告知发布者本人！

相似题 全部同步专题复习模拟真题联考专练月考周考期中期末单元寒假暑假副题

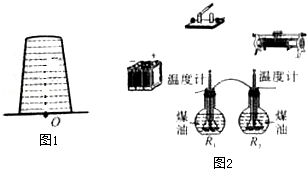

19404. （2016•陕西省•真题）（1）如图1为一个装满水盖上硬纸片后倒置的杯子，请在纸片下表面O点处画出纸片受到大气压力F的示意图；
（2）图2是“探究电流通过导体产生热量与电阻关系”的实物电路，请用笔画线代替导线完成电路连接。

共享时间:2016-08-18 难度:3 相似度:1.5

解析

纠错

收藏

下载

组卷

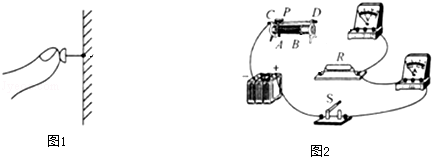

19442. （2014•陕西省•真题）（1）在图1中画出图钉对墙壁压力F的示意图。
