21392. (2020•高新一中•三模) 小华同学利用图甲所示的电路测量小灯泡的电功率,实验中电源电压保持不变,小灯泡的额定电压是2.5V。
德优题库

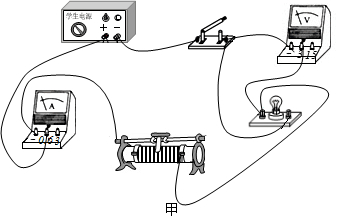

(1)如图甲所示为连接电路的实物图,其中忘画了一根导线,请你用笔画线代替导线将电路连接完整(要求滑动变阻器滑片向左移动时电流表示数变大)。
(2)正确连接电路后,用开关进行试触,发现电压表指针不偏转,而电流表指针明显偏转。故障原因可能是       (选填“小灯泡短路”或“小灯泡断路”)。
(3)排除故障后,闭合开关,移动滑动变阻器到某一位置,电压表示数如图乙所示为       V,为了测量灯泡额定功率,应向       (选填“左”或“右”)端移动滑片,最后小华根据测量数据绘制了灯泡的I-U图像,如图丙所示,则灯泡的额定电功率为       W,进一步分析灯泡的I-U图像为曲线,表明小灯泡灯丝的电阻随温度的升高而
(4)完成实验后,小华提出不用电流表,也能测出另一个额定电流为Ⅰ的小灯泡的额定功率,设计的电路图如图丁所示。请你将下列实验步骤补充完整,并计算出小灯泡的额定功率(电源电压恒为U,定值电阻的阻值为R0)。
①闭合开关S,S1连接触点“2”时,调节滑动变阻器的滑片,使电压表的示数为       时,小灯泡正常发光;(用已知量和所测物理量符号表示)
②保持滑动变阻器滑片位置不动,闭合开关S,使开关S1连接触点“1”,这时电压表的示数为U1;小灯泡额定功率的表达式为P=       (用已知量和所测物理量符号表示)。
共享时间:2020-08-06 难度:4
[考点]
[答案]
(1)见上图;(2)小灯泡短路;(3)2.2;左;0.5;增大; (4)①IR0;②(U-U1)I
[解析]
解:(1)测量小灯泡电阻的实验中滑动变阻器应“一上一下”串联入电路中,滑片P向左移动时电流表的示数变大,说明变阻器电阻变小,故应将左接线柱接入电路中,如图所示:
菁优网
(2)电流表有示数说明电路为通路,电压表无示数示数说明与电压表并联部分被短路,即小灯泡短路;
(3)图乙电压表的量程为0-3V,示数为2.2V,灯在额定电压下正常发光,示数为2.2V小于灯的额定电压2.5V,应增大灯的电压,根据串联电路电压的规律,应减小变阻器的电压,由分压原理,应减小变阻器连入电路中的电阻大小,故滑片向左端移动,直到电压表示数为额定电压,当电压表的读数是2.5V时,记下此时电流表的示数;
根据绘制的小灯泡的I-U图像知,灯在额定电压下的电流为0.2A,小灯泡的额定功率为:
P=UI=2.5V×0.2A=0.5W;
由图知小灯泡灯丝的电阻随温度的升高而增大;
(4)①开关S闭合,开关S1连接触点“2”时,调节滑动变阻器的滑片,使电压表的示数为IR0时,小灯泡正常发光;
②保持滑动变阻器滑片位置不变,S2接“1”,读出电压表示数U1
因电阻的连接没有改变,各用电器的电阻、电压没有改变,灯仍正常发光,由串联电路电压的规律,
此时小灯泡两端的电压为:U=U-U1
则小灯泡额定功率:P=UI=(U-U1)I
故答案为:(1)见上图;(2)小灯泡短路;(3)2.2;左;0.5;增大; (4)①IR0;②(U-U1)I
[点评]
本题是测定小灯泡电功率的实验,考查了电路连接、故障分析、操作过程、功率计算及特殊的方法测量小灯泡的电功率。
