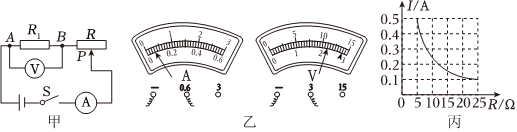

19895. （2021•陕西省•真题）在探究通过导体的电流与导体两端电压的关系时，小明设计了如图﹣1所示电路。电源电压为3V且保持不变，R为定值电阻。

（1）连接电路时，开关应处于　　状态；闭合开开关前滑动变阻器的滑片P应处于　　处。
（2）闭合开关S，发现电压表示数接近3V，电流表指针几乎不偏转，移动滑片P的过程中，两表示数均无变化。已知导线、仪表均完好，且接触良好，则故障原因是　　。
（3）排除故障后，闭合开关S，小明改变电阻R两端的电压，进行了多次实验，实验数据记录如下表。

试验次数	1	2	3	4
电压表示数U/V	1.0	1.5	2.0	2.5
电流表示数I/A	0.10	0.15	0.20	0.25

①请根据表中数据，在图﹣2中用描点法画出导体中的电流I与导体两端电压U的关系图象。
②分析数据可得：当导体电阻一定时，导体中的电流与导体两端的电压成　   　。
（4）在此实验中改变电阻R两端的电压是通过改变　                  　来实现的。
（5）此实验中多次测量寻找普遍规律的目的与下面的　     　（选填“A”或“B”）实验中多次测量的目的相同。
A.探究电流与电阻的关系
B.测量未知电阻的阻值

共享时间:2021-07-12 难度:4

纠错

下载

相似

组卷

[考点]

[答案]

答案详见解答

[解析]

解：（1）（1）电路连接时开关要处于断开状态，且滑动变阻器的滑片调到阻值最大处；
（2）闭合开关S，电流表指针几乎不偏转，说明电路中出现断路故障，电压表示数为电源电压，断路故障一定出现在电压表测量的用电器上；
（3）①根据表格中数据描点，过这些点画出相应的直线；②探究通过导体的电流与导体两端电压的关系时，需控制电阻不变，结论是：当导体电阻一定时，导体中的电流与导体两端的电压成正比；
（4）为了多次测量找普遍规律，需要多次改变电阻R两端的电压，读出电流表的示数，分析电路由串联电路分压的特点，通过调节滑动变阻器的阻值来实现；
（5）A、探究电流与电阻的关系时多次测量是为了找普遍规律；B、测量未知电阻的阻值时多次测量是为了求平均值。故A与本实验多次测量的目的相同。

答案为：（1）断开最大阻值；（2）电阻R断路（3）①

；②正比；（4）滑动变阻器接入电路的阻值；（5）A。

[点评]

本题考查了"探究电流与电压、电阻的关系实验"，属于"典型题"，熟悉知识点是解题的关键。
